Beschrijving leidingisolatie / buisisolatie
Isoleer warme leidingen met leidingisolatie waardoor het warmteverlies naar de omgeving wordt beperkt.
Leidingisolatie / buisisolatie
Leidingisolatie (ook wel buisisolatie)zijn holle buis van schuim, die om de leidingen aangebracht wordt. De schuimlaag zorgt ervoor dat de lucht om de buis minder wordt opgewarmd. Vergeet de appendages (de aansluitingen op kranen, pompen etc.) niet: Isoleer appendages.
Buizenfolie voor verwarmingsleidingen
Aanvullend kan je de (dunnere) leidingen beplakken met buizenfolie. Zelfs wanneer de cv-buizen al geïsoleerd zijn, is er nog veel warmteverlies. Niet alleen ontsnapt er nog veel warmte door de buisisolatie, het is ook moeilijk aan te brengen bij de bochten en koppelingen. Buizenfolie is een dunne, sterke folie die bijna geen warmte uitstraalt. De folie kan je makkelijk om de buizen wikkelen of in stroken plakken. Hiermee wordt de warmte uitstraling van de buizen voor 95% tegengehouden. In combinatie met de traditionele buisisolatie wordt daardoor bijna al het warmteverlies van de buizen tegengegaan.
Isolatie van procesleidingen
Lees verder bij RVO over technische isolatie voor industrie en best practices (2015).
Toepasbaarheid leidingisolatie / buisisolatie
Leidingisolatie is van toepassing op:
- cv-leidingen in onverwarmde ruimtes: ketelhuizen, kruipruimtes, zolders (vaak aanwezig in oude gebouwen), bergingen, opslagruimten, etc.
- cv-leidingen hoog in ruimtes en tegen het plafond (die geven warmte af op plekken waar geen warmte nodig is)
- circulatieleidingen voor warm tapwater
- procesleidingen met warm product
Controleer jaarlijks om beschadigingen en onjuiste bevestiging te verhelpen.

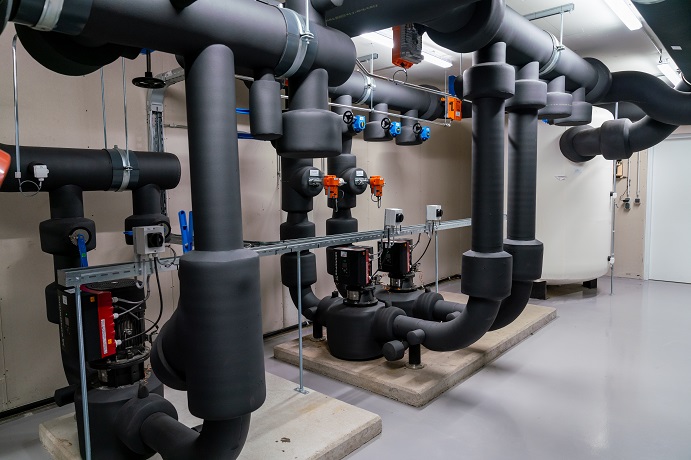

Bron foto: Kijk! Duurzaam! bij Careyn in opdracht van Expertisecentrum Verduurzaming Zorg .
Milieu aspecten
Geïsoleerde buizen hebben twee voordelen. Ten eerste komt het warme water sneller en warmer op de plek van bestemming aan, omdat de warmte in het water blijft. Ten tweede is het water dat terug bij de ketel komt ook warmer, met als gevolg dat de ketel minder hard hoeft te werken. Dit zorgt niet alleen voor energiebesparing, maar ook voor een langere levensduur van de cv-ketel.
Isolatie resulteert in energiebesparing op ruimte- en tapwaterverwarming en waterbesparing (in geval van tapwater). De besparing varieert met de leidingdiameter, de leidingtemperatuur en het aantal stookuren.
Energiebesparing verwarmingsleidng
Bij een leiding die alleen tijdens het stookseizoen warm is, met een diameter van 50 mm en een temperatuur van 70 °C, bespaart het isoleren van de leiding:
- in supermarkten 10 tot 15 m3 aardgas per meter leiding per jaar.
- in detailhandel, horeca, kantoren en bedrijven met kantoor en werkplaats 15 tot 20 m3 aardgas per meter leiding per jaar.
- in zorggebouwen 45 tot 60 m3 aardgas per meter leiding per jaar.
RVO schat de besparing op gemiddeld 21 m3 aardgas per meter (Bron: EML 2023).
Energiebesparing ringleiding
De besparing voor een ringleiding is een veelvoud. Veelal is deze immers het hele jaar warm en is de gemiddelde temperatuur van het water hoger. RVO schat de besparing op 227 m3 aardgas per meter (Bron: EML 2023).
Energiebesparing procesleiding
RVO schat de besparing op 26 m3 aardgas per meter (Bron: EML 2023).
Financiële aspecten
De investering verdient zich vaak terug binnen 1 jaar.
De materiaalkosten voor verwarmings- en tapwaterleidingen zijn gering. Mogelijk kan een van de medewerkers of de beheerder van het gebouw dit werk in de leegloopuurtjes uitvoeren. Wanneer ook de loonkosten worden meegerekend, zijn de kosten € 20 per meter leiding (bron: Arcadis 2022).
De kosten voor procesleidingen zijn gemiddeld € 26 (materiaal) + € 38 (arbeid) per strekkende meter (bron: EML 2023)
Subsidie voor isolatie van procesinstallatie
Isolatie voor bestaande procesinstallaties staat op de Energielijst (2025, code 220409) en komt daarom, onder voorwaarden, in aanmerking voor Energie Investerings Aftrek (EIA). Dit betekent dat je een extra bedrag ter grootte van 40% (2024) van het investeringsbedrag ten laste mag brengen van de winst. Zie voor meer informatie www.rvo.nl/eia.
Bron foto: Kijk! Duurzaam! bij St Jansdal in opdracht van Expertisecentrum Verduurzaming Zorg .
Aanvullende informatie
Erkende maatregel voor energiebesparing
De Omgevingswet schrijft voor dat locaties die aan bepaalde voorwaarden voldoen verplicht zijn rendabele energiebesparende maatregelen (met een terugverdientijd van 5 jaar of minder) uit te voeren. Deze maatregel is (onder voorwaarden) rendabel ofwel erkend. Lees meer in de maatregel Voldoe aan (erkende) maatregelen uit Omgevingswet. Op de website van RVO downloadt je de volledige Erkende maatregelenlijst met de technische en economische randvoorwaarden.
Energiezuinige technieken moeten goed beheerd worden om te besparen wat mogelijk is. Zo moeten installaties goed ingeregeld, beheerd en onderhouden worden. Dit heet doelmatig beheer en onderhoud (DBO). Daarom heeft de overheid in iedere erkende energiemaatregel aangegeven welke DBO-actie nodig is om de maatregel optimaal te laten functioneren. Beoordeel jaarlijks of de techniek nog goed functioneert. Lees meer in maatregel Jaarlijks doelmatig beheer en onderhoud van (erkende) energiemaatregelen.
Bronnen: Stichting Stimular, Erkende Maatregelenlijst 2019, Erkende Maatregelenljst 2023 en Informatiebank, Thermatras, Tonzon
